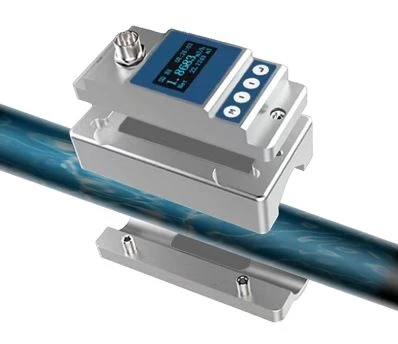

Ultraheli voolumõõturi valik

Ultraheli voolumõõturi põhimõte:

Vastavalt signaali tuvastamise põhimõttele saab ultraheli voolumõõturid jagada levimiskiiruse erinevuse meetodiks (otse aja erinevuse meetod, ajavahe meetod, faasierinevuse meetod ja sageduse erinevuse meetod), kiire migratsiooni meetod, Doppleri meetod, ristkorrelatsiooni meetod, ruum filtrimeetod ja mürameetod.

1, ajavahe meetod: mõõdetakse mõõdetud voolu keha kiiruse arvutamiseks edasi- ja tagasiliikumise erinevast levikiirusest põhjustatud ajaerinevust.

See kasutab kahte akustilist saatjat (SA ja SB) ja kahte akustilist vastuvõtjat (RA ja RB). Kaks helilainete komplekti samast heliallikast edastatakse SA ja RA ning SB ja RB vahel. Need on θ nurga all toru suhtes (tavaliselt θ=45 kraadi) piki toru paigalduskohta. Kuna allavoolu liikuvaid helilaineid kiirendab vedelik ja ülesvoolu liikuvaid helilaineid hilineb, on nendevaheline ajavahe võrdeline voolukiirusega. Voolukiirust saab mõõta ka siinussignaali saatmisega kahe helilainete komplekti vahelise faasinihke mõõtmiseks või sagedussignaali saatmisega sageduserinevuse mõõtmiseks.

2. Faasierinevuse meetod: Mõõtke ajavahest tingitud faasierinevuse arvutamise kiirus edasi-tagasi liikumisel.

Selle saatja saadab helilaine piki toruga risti olevat telge ja helikiir nihutatakse vedeliku voolu tõttu teatud kaugusele allavoolu. Hälbe kaugus on võrdeline voolukiirusega.

3, sageduse erinevuse meetod: mõõtke helirõnga sageduse erinevust edasi- ja tagasilevimisel. Kui ultrahelilained edastatakse ebahomogeenses vedelikus, on helilained hajutatud. Kui vedeliku ja saatja vahel on suhteline liikumine, toimub Doppleri nihe edastatud akustilise signaali ja pärast vedeliku hajutamist vastuvõetud signaali vahel. Doppleri nihe on võrdeline vedeliku kiirusega.

Ultraheli voolumõõturi struktuur:

Ultraheli voolumõõtur koosneb peamiselt ultraheligeneraatorist, ultrahelivastuvõtjast, elektroonilisest vooluringist, voolunäidikust, akumulatsioonisüsteemist. Nende hulgas kasutatakse ultraheligeneraatorit peamiselt ultrahelilainete genereerimiseks ja nende vedelikku väljastamiseks; Ultraheli vastuvõtjat kasutatakse peamiselt ultrahelilainete vastuvõtmiseks pärast vedeliku läbimist; Pärast ultrahelilaine vastuvõtmist edastatakse voog elektrisignaali kujul ekraanile pärast seda, kui see on võimendatud ja teisendatud elektroonilise vooluringiga. Kumulatiivne süsteem lõpetab liikluse kumulatiivse arvutamise.

Voolumõõturi valik erinevates olukordades:

1, kanalisatsioon, tselluloos ja muud hägused vedelad kandjad, vooluhulgamõõturi sortide valik on: ultraheli voolumõõtur ja intelligentne elektromagnetiline voolumõõtur, kuid voolu ajastuse valimisel ei arvestata, et vedelik ei sisalda rohkem õhku ega mullid.

2, õli, diisel ja muud õlikandjad, valikuline voolumõõturi valik on: ultraheli voolumõõtur.

3, mört, elektriline läga ja muu suur kontsentratsioon, söötme tahkete osakeste sisaldus, valikuline voolumõõturi valik on: elektromagnetiline voolumõõtur.

4, suure vooluhulgaga kraanivesi, voolumõõturi valik on järgmine: sobib intelligentsele elektromagnetilisele vooluhulgamõõturile, ultraheli voolumõõturile. Kasutada võib ka muid vooluhulgamõõtureid, näiteks keerisvoolumõõtjaid, düüsi voolumõõtjaid.

5, gaasikeskkond, valikulised voolumõõturi variandid on: 1, ultraheli gaasivoolumõõtur. 2, keerise voolumõõtur. Kui gaasi temperatuur ületab 300 kraadi, on pneumaatiline voolumõõtur valikuline.

6, puhas vesi, soolane vesi ja muu madala juhtivusega keskkond, voolumõõturi valik on järgmine: ultraheli voolumõõtur sobib seda tüüpi vedeliku mõõtmiseks väga hästi.

7, happe-, leelise- ja muud söövitavad kandjad, voolumõõturi valik on: 1, happe- ja leelisekindlusega vooder elektromagnetiline voolumõõtur. 2, välise klambri tüüpi ultraheli voolumõõtur.
